烟气捕集二氧化碳技术

所属分类:技术成果发布于 2023-07-14 09:16:20被阅读212

       本技术采用公司专用有机胺复合溶液,本复合溶液以MEA或三级胺为主体,对烟气中二氧化碳进行选择性吸收,流程如下:

       烟气由由管道输送至捕集洗涤塔,洗涤塔采用专用技术的洗涤塔,在特制三合一洗涤塔中烟气除尘降温脱硫后由风机增压进入下一工序。

       经洗涤净化后的烟气一部分由洗涤塔顶部通过管道进入吸收塔下部,与自上而下的有机复合胺水溶液在塔内填料表面发生传质传热,CO2气体被复合溶液吸收,集于吸收塔下部,吸收CO2气体后达到平衡的复合溶液称为富液,未被吸收的气体在吸收塔上部经洗涤液洗涤,然后经过高效除沫器,经放空管道直接排入大气中。富液自塔底经富液泵加压后输送至再生气冷凝器进行热量交换,富液加热后进入冷凝液换热器,然后进入贫/富液换热器加热后左右,由再生塔上部喷淋入塔。在再生塔内,溶液中RNH3HCO3受热分解释放出CO2,CO2随同大量的水蒸汽及少量的复合胺液蒸汽由塔顶排出,压力常压(表压)进入工艺气压缩机加压,进入工艺气再沸器,然后进行企业分离后进入再生气冷凝器与富液泵送来的富液进行热量交换,大量的水蒸汽被冷凝,气体温度下降。冷凝液与气体一同进入CO2水冷却器与循环水换热,再生气冷却至≤40℃,然后去CO2水分离器。在分离器内,气体夹带的冷凝液被分离器分离后,CO2气体经管道去二氧化碳干燥系统。

       再生塔底部设置再沸器,其采用0.4Mpa.g低压蒸汽加热,以保证塔底温度。蒸汽凝液经冷凝液换热器降温并回收热量后流入蒸汽冷凝液槽,经蒸汽冷凝液泵送出界区回收。

       由再生塔下部引出的贫液经贫/富液换热器换热后,贫液温度上升,然后由贫液泵加压至0.65Mpa(表)后,进入贫液冷却器进一步降温至≤40℃,经溶液过滤器和机械过滤器过滤后,进入CO2吸收塔上部喷淋入塔内。

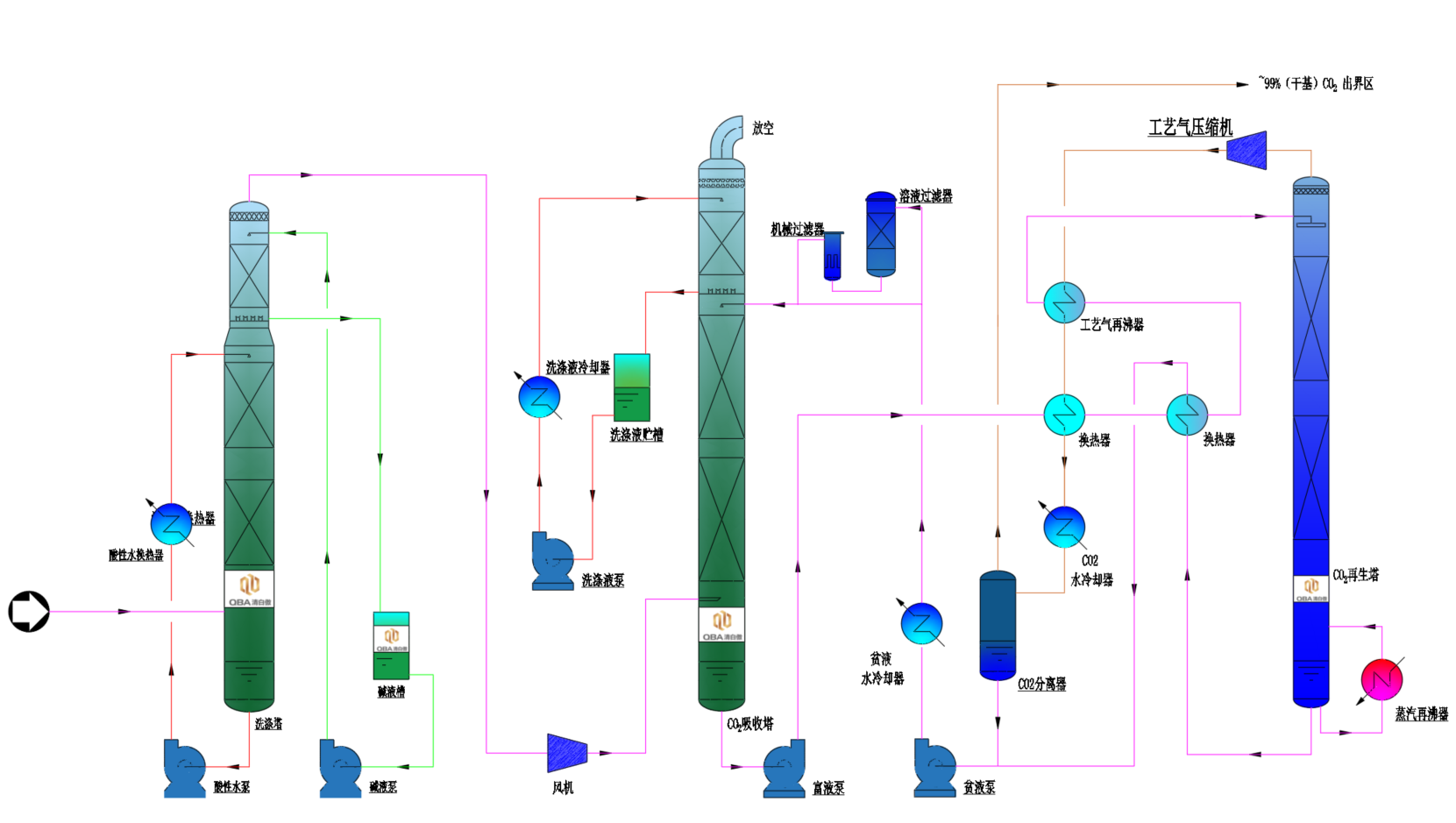

简易流程:
