电子级氯气

所属分类:技术成果发布于 2023-06-09 08:47:20被阅读200

高纯氯气制取主要工序包括:预处理、深冷精馏、制冷压缩循环,

预处理:

首先控制原料气进气压力,然后进入预处理工序,   本项目预处理工序采用分子筛三塔工艺,利用复合床层在不同温度下吸附容量存在差异和选择吸附的特性,脱除工艺气体中的水分及 可能存在的重组分,以满足深冷液化分离工序的要求。          该工艺由 3 台纯化塔、1 台加热器、1 台冷却器、1 台分离器和 1 台蒸汽凝液罐组成。当一台吸附净化塔在吸附的过程中,另外两台纯 化塔在分别进行加热和冷却,三台纯化塔轮流操作,每台纯化塔的吸 附周期为 8 个小时,整个纯化过程的实施由程控阀的控制,实现自动切换和连续操作。

深冷精馏:

原料气为氯气,其中的杂质含量已经很低,为满足高纯(5N)氯气的要求,预处理后的原料气进入深冷分离装置,经过主换热器换热降温,至一定温度后进入精馏塔,塔顶采出以氢气、氮气、为主的轻组分返回换热器复温出冷箱,塔底液相经过换热器过冷后成为 5N 级 CL2 产品。精馏塔的冷量分别由制冷循环系统系统提供。

制冷压缩循环系统 :

  低压制冷工质进入压缩机增压,经水冷后进入主换热器后,然后经冷却节流制冷,分别为精馏塔塔顶提供冷量,然后复温出冷箱,回到压缩机入口缓冲罐,完成整个制冷循环

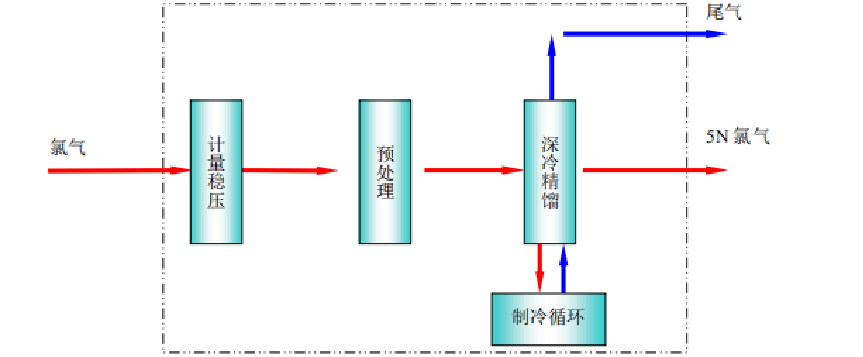

流程:

产品标准:



联系人:王先生
咨询电话:13330366960 / 15023522919
联系地址:重庆市巴南区旭辉乐活城29A栋20-9
