储罐切断阀和柔性连接的关系

所属分类：知识百科发布于 2024-07-31 15:58:26被阅读1351次

一、关于储罐柔性连接

设置柔性连接的目的是为了解决储罐和管道的不均匀沉降问题，避免因沉降位移差而造成局部应力过大，破坏管道和设备的完整性。但同时其付出的代价就是管道结构的不连续，在一定程度上削弱了管道的整体强度，增加的两个法兰接口也成了两个潜在的泄漏危险源。因此，柔性连接其本质目的就是以牺牲部分强度为代价来换取不均匀沉降造成的位移补偿。

🔺GB 50160-2008(2018年版）石油化工企业设计防火标准

第6.2.25条﹣储罐的进出口管道应采用柔性连接。

🔺《石油库设计规范》（GB50074-2014）

9.1.10与储罐等设备连接的管道，应使其管系具有足够的柔性，并应满足设备管口的允许受力要求。

🔺SH/T 3007-2014 石油化工储运系统罐区设计规范

第5.3.10条﹣储罐的主要进出口管道，应采用柔性连接方式，并应满足地基沉降和抗震要求。

第6.2.5条﹣与储罐连接的管道应采用柔性连接方式，并应满足抗震和防止储罐沉降的要求。不宜采用软管连接。

🔺《化工企业液化烃储罐区安全管理规范》（AQ3059-2023）

6.2.1.7钢制双壳全冷冻式储罐的设计要求如下。

a)内罐和外罐应分别依据最低设计金属温度选材，最低设计金属温度应按最不利的工况确定。

b)新建储罐内罐和外罐之间及储罐系统与附属结构间应采用柔性连接。确需设置固定连接时。应满足下列要求：1)连接结构应适应内罐与外罐之间的热胀冷缩和液体静压力的作用；

2)连接结构应采取隔热措施；

3)内罐吊顶开孔和外罐罐顶开孔之间的连接，应适应内外罐顶之间的相对位移，穿过吊顶的开孔应能自由移动。

🔺GB 11984-2008 氯气安全规程

第7.2.2条-大贮量液氯贮罐，其液氯出口管道，应装设柔性连接或者弹簧支吊架，防止因基础下沉引起安装应力。

🔺GB50694-2011 酒厂设计防火规范

第5.0.9条-白酒储罐、食用酒精储罐、白兰地陈酿储罐应符合下列规定：

1、进、出输酒管道必须固定并采用柔性连接。

🔺《工业企业噪声控制设计规范》（GB/T50087-2013）

4.4.2.3管道与振动强烈的设备连接，应采用柔性连接。

🔺《洁净厂房施工及质量验收规范》（GB51110-2015）

7.1.5管道穿越洁净室（区）墙体、吊顶、楼板和特殊构造时应符合下列规定：1管道穿越伸缩缝、抗震缝、沉降缝时应采用柔性连接。

🔺《消防给水及消火栓系统技术规范》GB50974-2014

12.3.2消防水泵的安装应符合下列要求：6当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管；

🔺《自动喷水灭火系统施工及验收规范》GB50261-2017

4.2.3第3款当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。

🔺《建筑防烟排烟系统技术标准》GB51251-2017

6.3.4风管的安装应符合下列规定：4风管与风机的连接宜采用法兰连接，或采用不燃材料的柔性短管连接。当风机仅用于防烟、排烟时，不宜采用柔性连接；

🔺《机械安全局部排气通风系统安全要求》GB/T35077-2025

9.9风机与管道宜采用柔性连接。如果采用刚性连接，应采取降低振动的措施。

🔺《石油化工钢制设备抗震鉴定标准》GB/T51273-2018

10立式圆筒形储罐10.1.5当抗震设防烈度为8度及以上时，大直径刚性管道与罐体宜采用柔性连接。

🔺《橡胶工厂环境保护设计规范》GB50469-2014

7.2.2管道与强烈振动的设备连接，应采用柔性连接；有强烈振动的管道与建（构）筑物、支架连接，不应采用刚性连接。

🔺《加氢站技术规范》（GB50516-2010）2021版

6.2.1A加氢站的液氢增压系统的设置应符合下列规定：3液氢储存压力容器与液氢增压泵之间应采用柔性连接，管道内径不应小于泵进液口直径，必要时应按工艺要求设有一定坡度。

🔺《焦化安全规范》GB12710-2024

7.3.11储槽的主要进出口管道，应采用柔性连接方式，并应满足地基沉降和抗震要求。可燃液体常压固定顶槽的槽顶应采用弱顶结构或采取其他泄压措施。

🔺《煤化工工程设计防火标准》GB51428-2021

8.0.7与液化烃储罐连接的液体管道上设置的阀门不应少于2个，并应符合下列规定：1液化烃进出料管道距储罐最近的阀门应设置为紧急切断阀，其执行机构应有故障安全保障措施，该阀应与储罐高高液位报警装置自动联锁关闭；2液化烃储罐不设二次自动脱水罐时，脱水管道上的最后一道阀门应采用弹簧快关阀；3液化烃储罐底部的进出料管道应采用柔性连接方式，并应满足抗震和防止储罐沉降的要求，柔性连接不宜采用金属软管。

🔺《化工企业可燃液体常压储罐区安全管理规范》（AQ3063-2025）

6.1.9与储罐连接的管道应采用柔性连接方式以满足抗震和储罐沉降的要求，首选自然补偿、弹性支(吊)架形式，受条件限制采用金属软管时，应采用抗震型金属软管；新建储存按照GB30000.18判定为急性毒性危害类别1、类别2，以及列入《高毒物品目录》的有毒液体的储罐，与储罐连接的管道不应采用金属软管。

🔺《石油化工非埋地管道抗震设计规范》（SH3039-2018）

6.3管道的补偿器宜采用非料函式补偿器：在有毒及可燃介质°管道中严禁采用填料函式补偿器。6.5管道与设备的连接应具有足够柔性，管道柔性应符合国家现行标准SH/T3041的要求。

🔺《石油化工噪声控制设计规范》（SH/T3146-2004）

3.3.3管道与振动较大的旋转设备间的连接宜采用柔性连接，强烈振动的管道与支架、建筑物或构筑物间不应有刚性连接。

🔺《化工粉体工程设计安全卫生规定》HG20532-93

6.3.4.2化工粉体输送管线设计，应正确选择输送介质在管道内的流速，管道截面不宜突变，管道连接宜采用顺流走向；阀门宜选用低噪声产品。管道与强烈振动的设备连接，应采用柔性连接；强烈振动的管道与建筑物、构筑物或支架的连接，不应采用刚性连接。

🔺《建筑给水金属管道工程技术标准》CJJ/T154-2020

4.4.2.1墙体两侧的管道应采用柔性连接。

🔺《酸碱罐区设计规范》（T/CPCIF 0431-2025）

10.1.3储罐的主要进出口管道，应采用柔性连接方式，并应满足地基沉降和抗震要求。酸碱管道宜利用管道自身柔性或弹簧支吊架保证柔性，不宜采用金属软管连接。

🔺《危险化学品企业紧急切断阀设置和使用规范》（T/CCSAS023-2022）

5.5.4当储罐进、出口管道设有柔性连接时，紧急切断阀应设置在储罐与柔性连接之间。

🔺《石油化工管道用金属软管选用、检验及验收规范》SH/T3412-2017

3.1金属软管柔性体和接头的组合，金属软管分为通用型金属软管、抗震型金属软管和低温型金属软管。

5.2金属软管选用应符合下列规定

：a)为补偿管道位移、吸收振动等，宜选用通用型金属软管；

b)储罐进出口管道宜选用抗震型金属软管；

c)介质操作温度低于-20℃，或有控制冷量损失要求时，宜选用低温型金属软管。

二、切断阀、柔性连接安装顺序问题

🔺T/CCSAS 023-2022 危险化学品企业紧急切断阀设置和使用规范

5.5危险化学品储罐

5.5.1在有毒物质储罐、液体危险化学品大型储罐的进、出口管道靠近储罐根部位置,应设置Ⅲ类紧急切断阀。紧急切断阀的就地操作按钮应设置在储罐组防火堤外。

5.5.2在液体危险化学品压力储罐进、出口管道上,应设置Ⅲ类紧急切断阀。紧急切断阀宜靠近储罐安装,其就地操作按钮应设置在储罐组防火堤外。紧急切断阀应能适应罐组内潜在泄漏源及相邻储罐介质泄漏时所产生的最低温度。
5.5.3当可燃液体、易燃液体储罐或储罐组构成一级或二级重大危险源时,其内的每一座储罐,均应在储罐的进,出口管道靠近储罐根部的位置设置Ⅲ类紧急切断阀,紧急切断阀的就地操作按钮应设置在储罐组防火堤外。
5.5.4当储罐进、出口管道设有柔性连接时,紧急切断阀应设置在储罐与柔性连接之间。

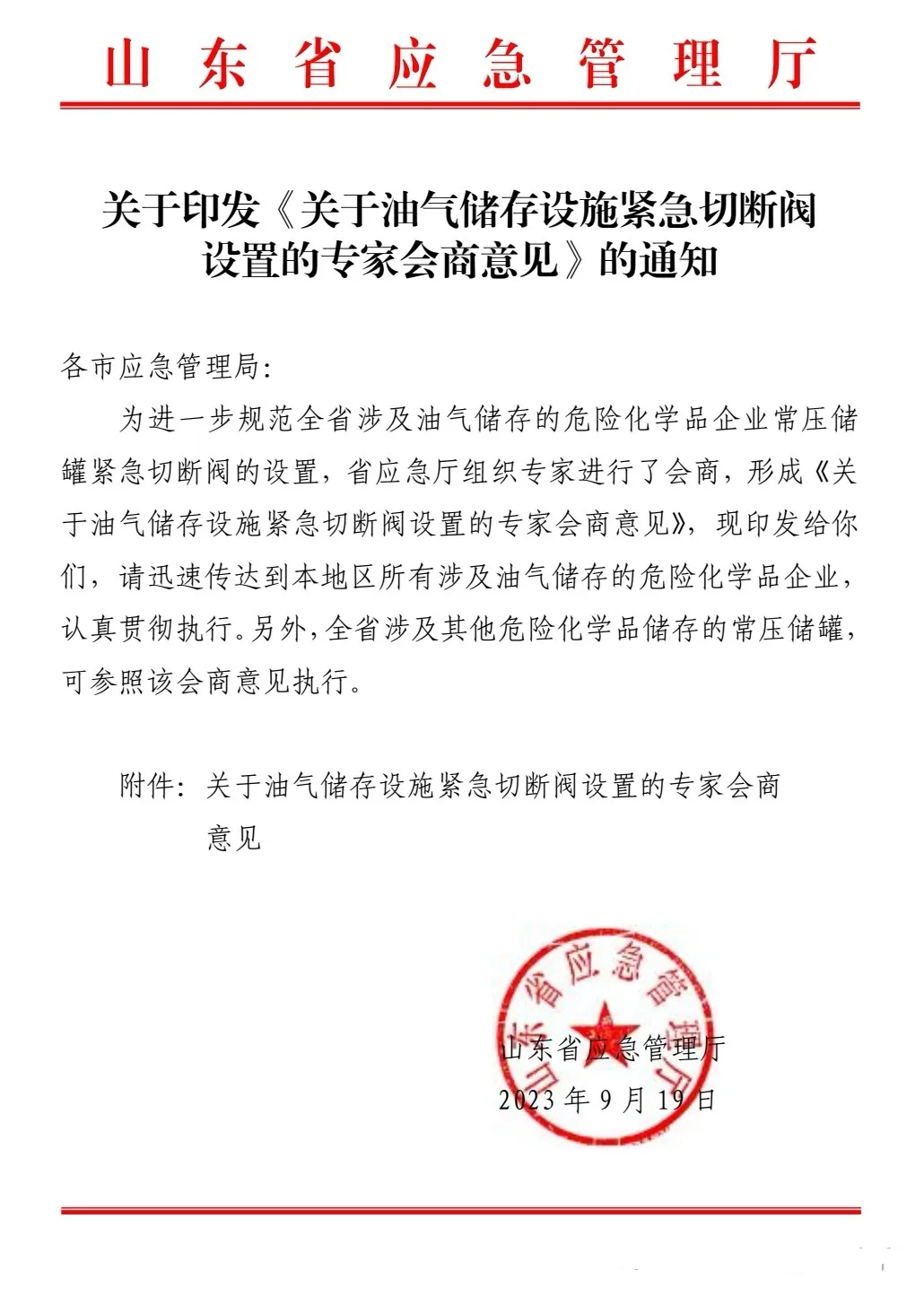

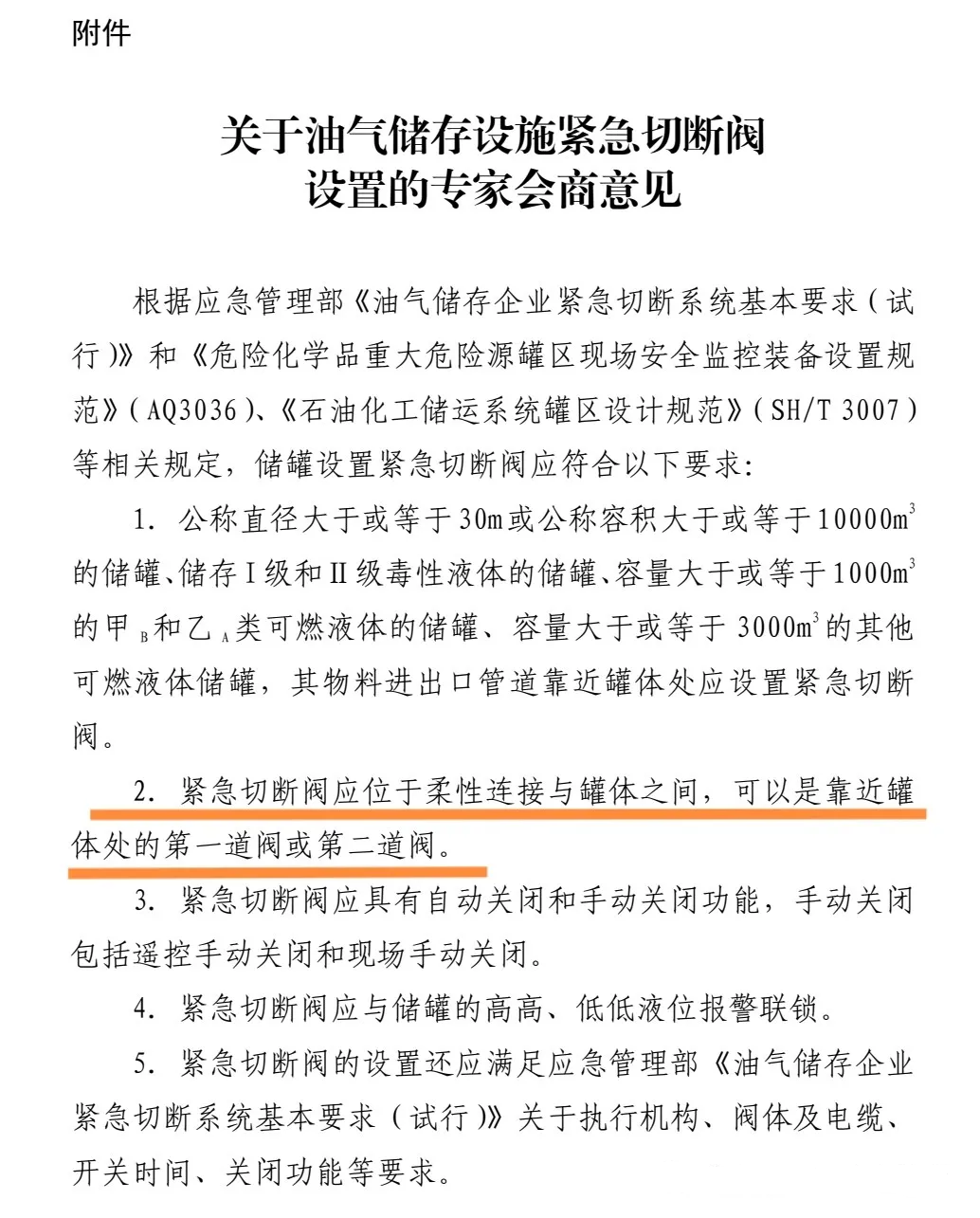

🔺山东省应急管理厅关于印发《关于油气储存设施紧急切断阀设置的专家会商意见》的通知

综上所述，储罐进出口常见柔性连接包括金属软管、弹簧支吊架、自然弯曲补偿等。其中急性毒性危害类别1、类别2，以及列入《高毒物品目录》的有毒液体的储罐，与储罐连接的管道不应采用金属软管。

当储罐进出口采用金属软管时，应采用抗震型金属软管。基本明确了罐根阀、紧急切断阀和柔性连接的布置顺序，即储罐→根部手阀→紧急切断阀→柔性连接→管道系统。
