《工业管道的基本识别色、识别符号和安全标识》（GB7231-2003）解读

标准的适用范围：适用于工业生产中非地下埋设的气体和液体的输送管道。可能因为地下管道存在误碰误判的风险较低，所以并未做严格的标识规范。

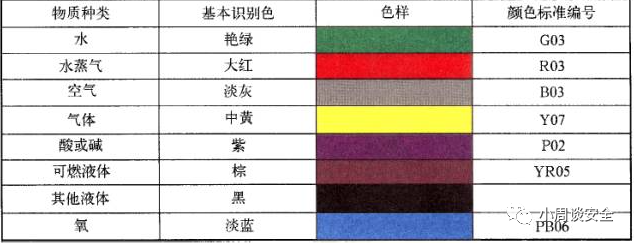

      目前管道基本识别色分为八种色样和编号，如下所示：

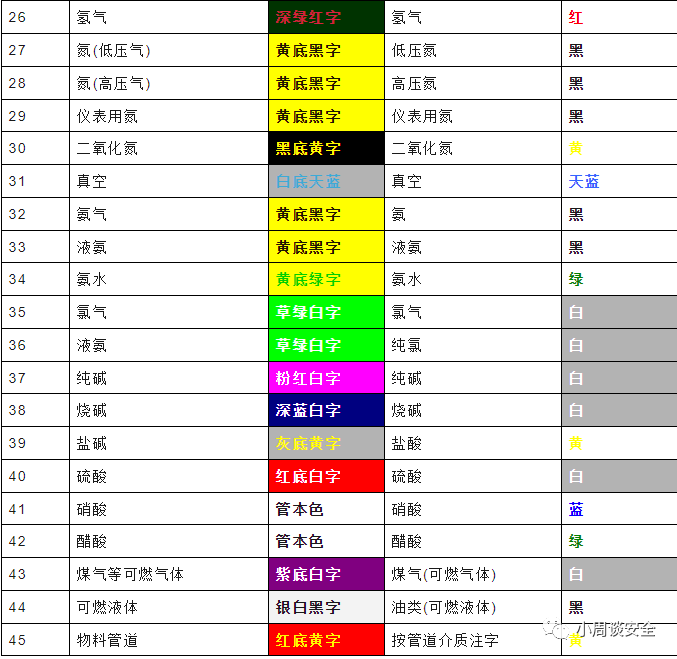

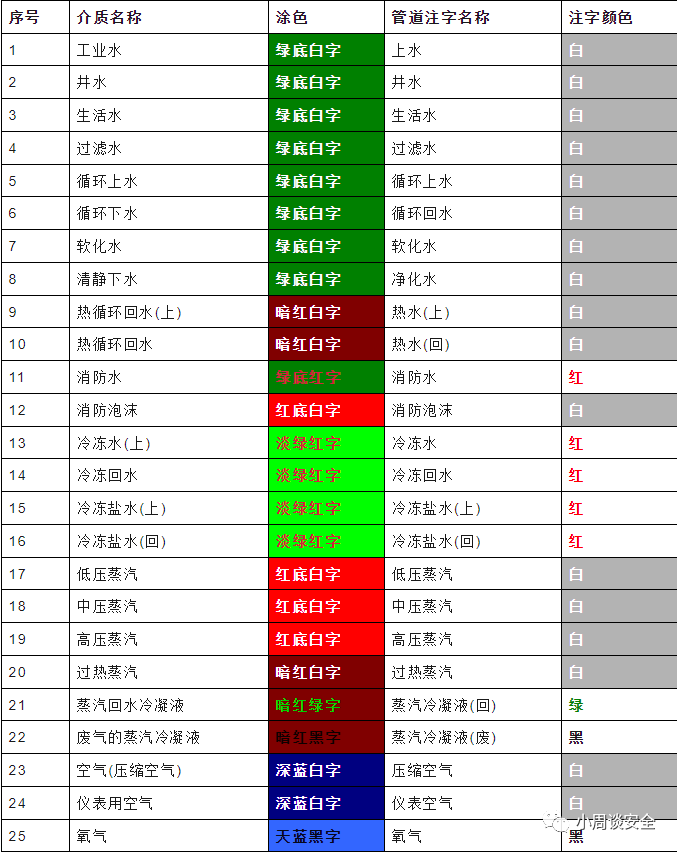

当然，所有气体都简单的贴上黄色或者所有的可燃液体都简单的贴上棕色都是不规范的，为了避免企业简单的用一种颜色区分管道，标准中还对识别符号做了进一步的规定：

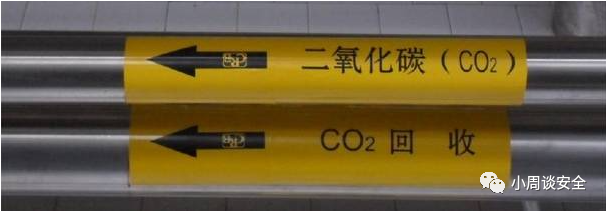

      工业管道的识别符号由物质名称、流向和主要工艺参数等组成：

也有一些是不是用贴的标识，而是用悬挂的色牌，这时候流向箭头可以这样表示：

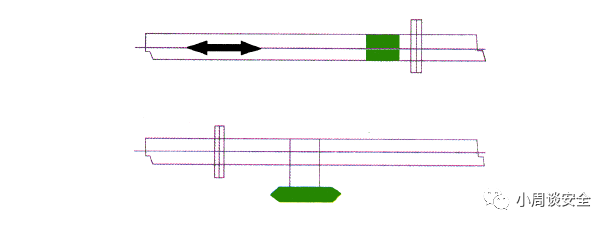

还有一些管道是双向流通：

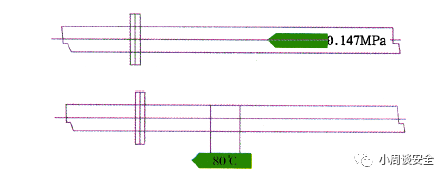

那物质的压力、温度、流速等工艺参数，并不强制要求标识，属于使用方自行确定是否采用。

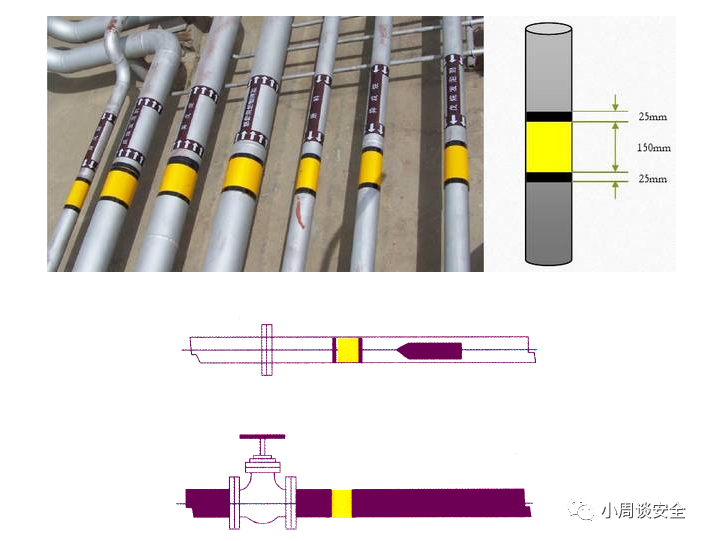

      最主要的还是关于危险化学品管道的标识，首先明确哪些属于危险化学品，那么在GB13690《常用危险化学品的分类及标志》中的有规定的都属于危险化学品。这样的管道都需要设置危险标识，那么危险标识如何表示，如下所示：

  管道上涂150mm的宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带，位置就在基本识别色的标识上或附近即可。

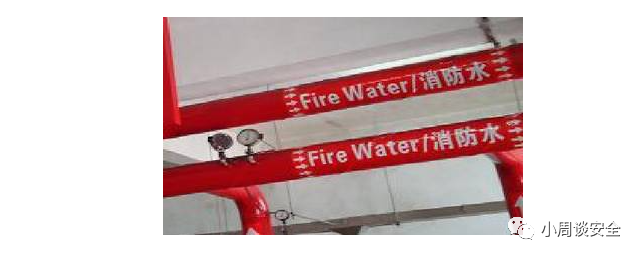

      标准中对消防标识还有一些规定，管道上标识“消防专用”识别符号：

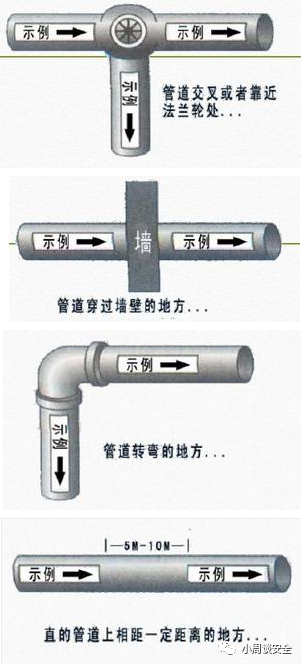

针对标准之外还有一些补充，也就是这些标识贴在管道的什么位置比较好，可参考下图：

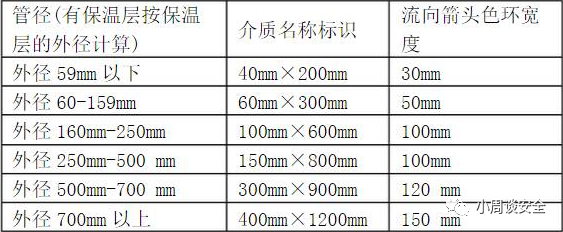

因为有些管道本身外径不一样，所以张贴标识的尺寸也可以有所调整：

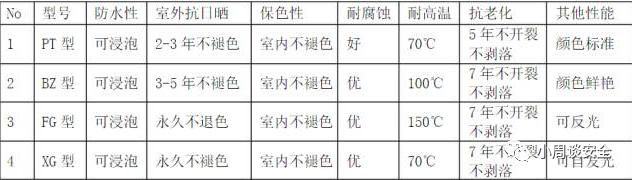

还有一些常用的标识的材质：
